画像ツールver6.0
オリジナルの画像(PNG形式)をスタンプとして計測ファイルに貼り付けることが出来ます。
画像ツールの起動
画像ツールの起動方法は2種類あります。
①補助機能タブから起動する
補助機能タブの画像ツールをクリックします。
画像ツール画面が画面上に表示されます。

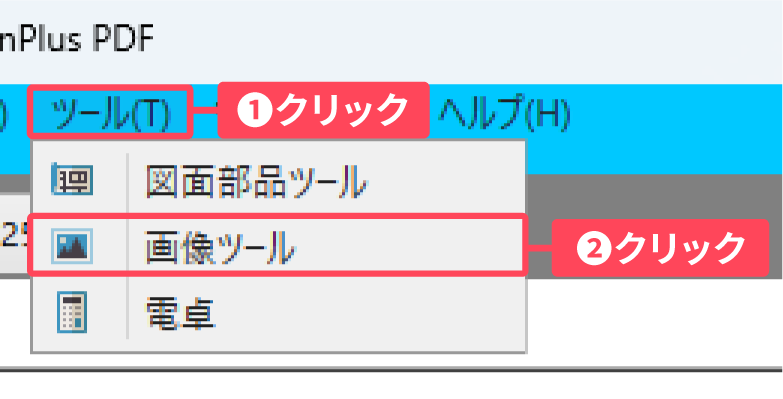

②[ツール]から起動する
❶[ツール]をクリックします。
❷画像ツールをクリックします。
画像ツール画面が画面上に表示されます。
画像ツールの事前準備設定
画像スタンプとして使用する画像を画像ツールに読み込みます。
「編集」をクリックします。
「編集」が起動します。「追加」をクリックします。
任意のフォルダを選択し「OK」を押します。
画像スタンプフォルダがない場合は、画像スタンプフォルダを任意な場所に作成し、その中に元となるスタンプ画像を入れてから行います。
フォルダ名の選択欄に追加したフォルダが表示されています。登録をクリックします。
選択したフォルダが画像一覧に表示されれば、設定完了です。
画像スタンプの貼り付け方
画像スタンプを貼り付けたいファイルを開き、計測基本線を指定します。
画像ツールの起動をします。
貼り付けたい画像を選択し、貼り付けたい場所をクリックするだけでスタンプが押せます。
画像ツールの詳細設定
画像ツールを起動した状態で、設定をクリックします。
設定画面が表示されます。
設定できる内容は以下の通りです。
- A 画像サイズ
- スタンプの表示サイズを変更します。
- B 貼り付け幅サイズ
- スタンプの貼り付けるサイズ幅を変更します。
- C 貼り付け高さサイズ
- スタンプの貼り付けるサイズの高さを変更します。
- D 貼付単位
- 貼り付け単位を指定できます。
「㎜」「cm」「m」から選択できます。 - E 画像の縦横比を合わせる
- チェックを入れると、画像の縦横比が固定されます。
- F 連続貼付
- チェックを入れると、画像の縦横比が固定されます。
- G 画像フォルダ
- 現在選択中の画像フォルダをエクスプローラーで表示します。
